亚洲精品国产乱码不卡_最热国产成人AV网址_国产又粗又黄又爽的视频_亚洲国产免费无码午夜福利电影

400-633-0908
181 2654 7679
權威公正 傳遞信任
彰顯品質 創(chuàng)造價值
我們的服務
耐腐蝕試驗

● 想了解產(chǎn)品涂鍍層質量狀況；

● 想改進涂鍍層技術與工藝；

● 想提升產(chǎn)品表面性能；

● 想延長產(chǎn)品使用壽命。

● 資質全  ● 出報告快    ● 數(shù)據(jù)準   ● 服務好






詳細介紹

耐蝕性是指電鍍產(chǎn)品抵抗環(huán)境條件侵蝕的能力，它是鍍層質量的重要指標。不管是防護性鍍層還是裝飾性鍍層、功能性鍍層，對鍍層都有耐蝕性要求。耐腐蝕試驗是考核鍍層質量、評價產(chǎn)品使用壽命的重要手段，對保證產(chǎn)品的安全使用具有重要意義。鍍層耐腐蝕試驗主要有鹽霧試驗、二氧化硫腐蝕試驗（SO2試驗）、電解腐蝕試驗（EC試驗）、腐蝕膏試驗（CORR試驗）等。


不同耐腐蝕試驗方法之比較：


檢測方法

測試標準

測試條件

適用范圍

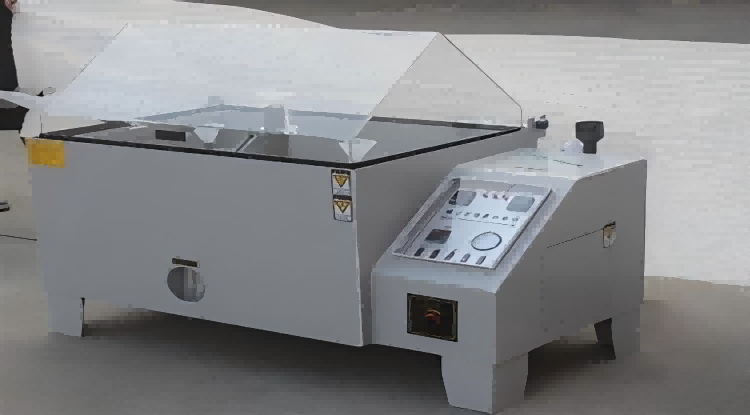

中性鹽霧試驗

（NSS試驗）

GB/T 10125

QB/T 3826

ASTM B117

JIS H8502

鹽水溶液：（50±5）g/L氯化鈉溶液

收集液PH：6.5 ~ 7.2

收集液濃度：50±5g/L

試驗箱溫度：（35±2）℃

適用于金屬覆蓋層、轉化膜、陽極氧化膜、有機覆蓋層耐腐蝕試驗

乙酸鹽霧試驗

（AASS試驗）

GB/T 10125

QB/T 3827

ASTM G85

JIS H8502

鹽水溶液：（50±5）g/L氯化鈉溶液+冰乙酸

收集液PH：3.1 ~ 3.3

收集液濃度：50±5g/L

試驗箱溫度：（35±2）℃


銅加速乙酸鹽霧試驗

（CASS試驗）

GB/T 10125

QB/T 3828

ASTM B368

JIS H8502

鹽水溶液：（50±5）g/L氯化鈉溶液+氯化銅

收集液PH：3.1 ~ 3.3

收集液濃度：50±5g/L

試驗箱溫度：（50±2）℃


二氧化硫腐蝕試驗（SO2試驗）

GB/T 9789

ASTM G87

腐蝕氣體：SO2

試驗溫度：（40±3）℃

適用于金屬覆蓋層和無機覆蓋層耐腐蝕試驗

電解腐蝕試驗

（EC試驗）

GB/T 6466

電解液：參照GB/T 6466要求

電流密度：最高3.3mA/cm2

適用于鋼或鋅合金上的銅-鎳-鉻和鎳-鉻鍍層的耐腐蝕試驗

腐蝕膏試驗

（CORR試驗）

GB/T 6465

試驗箱溫度：（38±1）℃

試驗箱濕度：（80%~90%）RH

適用于裝飾性電鍍層耐腐蝕試驗



標準參考：

GB_T 10125-2021 人造氣氛腐蝕試驗 鹽霧試驗

GB_T 6465-2008 金屬和其他無機覆蓋層 腐蝕膏腐蝕試驗 (CORR試驗)

GB_T 6466-2008 電沉積鉻層 電解腐蝕試驗(EC試驗)

GB_T 9789-2008 金屬和其他無機覆蓋層 通常凝露條件下的二氧化硫腐蝕試驗

QB_T 3826-1999 輕工產(chǎn)品金屬鍍層和化學處理層的耐腐蝕試驗方法 中性鹽霧試驗(NSS)法

QB_T 3827-1999輕工產(chǎn)品金屬鍍層和化學處理層的耐腐蝕試驗方法 乙酸鹽霧試驗(ASS)法

QB_T 3828-1999 輕工產(chǎn)品金屬鍍層和化學處理層的耐腐蝕試驗方法 銅鹽加速乙酸鹽霧試驗(CASS)法

ASTM B117-19 操作鹽霧裝置標準實施規(guī)程

ASTM G85-19 改進鹽霧試驗標準實施規(guī)程

ASTM G87-02(2023) 實施潮濕SO2試驗的標準規(guī)程

ASTM B368-2021 銅加速醋酸鹽霧試驗標準試驗方法（CASS試驗）

JIS H 8502-1999 金屬鍍層耐腐蝕試驗方法
